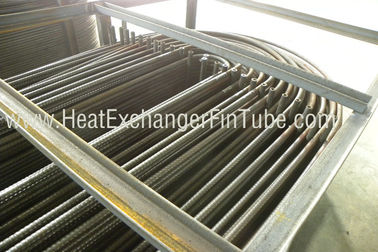

لوله TP304 / TP304L TP316 / TP316L راه راه پایین فین / Fintube

لوله TP304 / TP304L TP316 / TP316L راه راه پایین فین / Fintube

TP304 / TP304L TP316 / TP316L Corrugated Low Fin Tube / Fintube

جزئیات محصول:

محل منبع: China.Imported مواد در دسترس هستند
نام تجاری: Reliance
گواهی: CE,ISO...
شماره مدل: LF

پرداخت:

مقدار حداقل تعداد سفارش: N / A
قیمت: N/A
جزئیات بسته بندی: (1) لوله های باله کم انتگرال همه در شش ضلعی بسته های نرم افزاری بسته بندی شده. (2) قاب فولاد مورد مه
زمان تحویل: سابق کار با 5 هفته پس از سفارش.
شرایط پرداخت: T/T، اعتبارات اسنادی
قابلیت ارائه: ظرفیت روزانه تا 5000 متر
اکنون تماس بگیرید
توضیحات محصول جزئیات
نوع شرکت: تولید کننده، وارد کننده و صادر کننده لوله باله نوع: لوله های فین پایین
باله های نوع: انتگرال نوع N منشاء: چین
نزدیکترین بندر: بندر شانگهای، چین پذیرش Ceritia: WOLVERINE، HPT، GEWA-K & GEWA-KS

TP304 / TP304L، TP316 / TP316L، ورق فولاد ضد زنگ Austenitic Corrugated Fin Fin

جزئیات سریع:

ظرفیت تولید لوله های عمومی پایین مشخصات لوله های کم فیبر (N 'Fins)

فینینگ تسهیلات: 10 فینینگ ماشین؛
ظرفیت روزانه تا 3000 متر؛
لوله OD: 12.7 میلی متر ~ 25.4mm
طول لوله: حداکثر 18 متر.
ارتفاع ارتفاع: 1.2 سانتی متر ~ 2.77 میلیمتر
ضخامت کم: حدود 0.3mm
فین پیچ: 30 FPI / 28 FPI / 26 FPI / 36 FPI / 43 FPI



شرح:
فرایند تولید: باله های غلتکی از دیوار بیرونی لوله های دندانه ای خارج می شوند. لوله ها و باله ها در یک قطعه لوله هستند. ما آن را "n" type fin می نامیم.

مواد لوله:
ASTM A213 / A213M: لوله های فولادی آلیاژی و فولادی بدون درز فریتی و آستنیتی، بخاری فرابنفش و مبدل حرارتی
ASTM A312 / A312M: لوله های فولادی ضد زنگ آستنیتی بدون درز، جوش داده شده و به شدت سرد کار می کنند
ASTM A269 / A269M: لوله های فولادی ضد زنگ آستنیتی برای خدمات عمومی بدون درز و جوش

محدوده تحویل لوله های کم فیبر
ما می توانیم لوله های انتهایی کمپلکس را با شکاف های بخش غیر فلزی (Minimum 5 میلی متر) در وسط لوله لوله یا خم با شعاعی طراحی شده ارائه دهیم.

تست کیفیت:
کیفیت انتهای لوله با ضخامت کم توسط تست های هیدرواستاتیک یا پنوماتیک، تست های جریان چرخشی و آزمایش های MARCO اطمینان حاصل می شود تا مشخصات طراحی را بررسی کنند.
پذیرش Ceritia:
WOLVERINE / HPT / GEWA-K & GEWA-KS

شرایط تحویل:
به پایان می رسد لوله مربع برش، burrs آزاد، خشک داخلی و هوای نفس تمیز، خارجی پوشش داده شده با لاک الکل زدن به.
خشک کننده ها در هر بسته برای حمل و نقل قاره قرار می گیرند.


برنامه های کاربردی:
لوله های جامد کم مجرب ترجیح می دهند در بخش های صنعت زیر:

  1. سیستم های گرمایش
  2. سیستم های تهویه
  3. سیستم های تبرید و کنترل آب و هوا
  4. مهندسی مکانیک
  5. تولید خودرو
  6. فن آوری های شیمیایی و پروتئینی و نیروگاه


مشخصات:
لوله و باله از همان لوله و مواد به عنوان فولاد کربن، فولادهای کم آلیاژ، فولاد ضد زنگ، برنج، مس، آلومینیوم نیکل کوپر، برنز آلومینیوم، آلیاژهای نیکل، تیتانیوم و غیره ... تشکیل شده است.


لوله ساده (میلی متر)

ابعاد بخش فولادی (میلی متر)

نسبت

د

D × t

Tp

DD

دکتر

دی

η

میلیمتر

19 × 2

0.8

18.8

17

134

2.8

17.9

19 × 2

1

18.8

16.8

13.4

2.5

17.8

19 × 2

1.25

18.8

16.6

13

2.2

17.8

19 × 2

1.5

18.8

16.6

13

2

17.7

19 × 2

2

18.8

16.4

13

1.7

17.5

25 × 2.5

0.8

24.8

23

18.8

2.8

23.9

25 × 2.5

1

24.8

22.6

18.8

2.75

23.7

25 × 2.5

1.25

24.8

22.3

18

2.5

23.6

25 × 2.5

1.5

24.8

22.3

18

2.2

23.5

25 × 2.5

2

24.8

22

18

1.8

23.4

25 × 2.5

2.5

24.8

22

18

1.6

23.3

D ------ قطر خارج از بخش انتهایی ساده
Dof ---- قطر باله بالا
دکتر ----- قطر ریشه بخش فین
دی ----- در داخل قطر بخش فین
T ------ ضخامت دیواره قسمت انتهایی ساده
Tp ----- کف زمین
د - قطر معادل لوله فین شده
L ------ طول انتهای لوله ساده

لطفا برای اطلاعات بیشتر به ما ایمیل بزنید.
