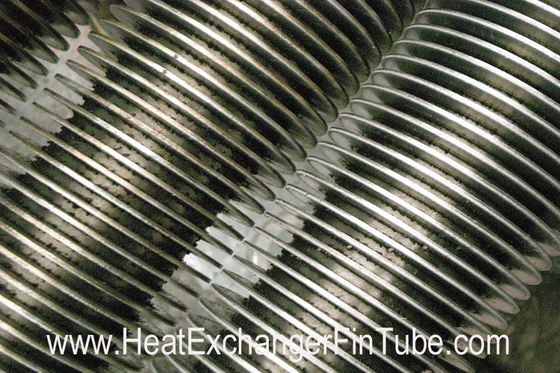

SS409 / SS410 مارپیچی پره دار لوله، مبدل های حرارتی جامد و دندانه دار لوله باله

SS409 / SS410 مواد باله ها را بر روی TP304 / TP304L، شمسی لوله بخاری باله، باله جامد و دندانه دار جوش داده شده
ASTM A240 / A240M: کروم و کروم نیکل فولاد ضد زنگ ورق، ورق، نوار و برای مخازن تحت فشار و برای کاربردهای عمومی

جزئیات سریع:

فرکانس بالا مقاومت جوش داده شده حلزونی فولاد فین لوله به طور گسترده ای در بازیافت حرارت اتلافی از گاز دیگ بخار دودکش استفاده می شود.

شرح:

روند کلی ساخت: نوار باله است به طور مداوم جوش داده شده و مارپیچی بر روی یک لوله لخت جلا زخم. و لوله و باله با هم با استفاده از روش جوش فرکانس بالا پیوند می خورند.

ما تولید هم به صورت ساده جامد و دندانه دار مارپیچ فولادی جوش داده شده لوله پره دار. و همچنین، تمام لوله های جوش مارپیچی می تواند در وسط و یا در پایان فین تیوب خم، ما آن را لوله پیچ تند.


خدمات اضافی برای مارپیچ جامد جوش داده شده لوله های باله:

1. فرکانس بالا دستگاه جوش برق قدرت خروجی: 200KW یا 300KW
2. فرکانس بالا مقاومت جوش داده شده اسپیرال فین کیفیت لوله است با استفاده از آزمون هیدرواستاتیک و یا آنتن، هوا و آزمایش کشش به منظور تأیید پیوند مکانیکی بین لوله لخت و مواد باله تضمین شده است.
3. معیارهای پذیرش: استاندارد بین المللی برای ابعاد مختلف، تلورانس و تست فرکانس بالا مقاومت جوش داده شده باله و یا شرایط تحویل (TDC) از مشتریان.
4. ویژوال چک: قطعات جوش داده شده سازمان ملل متحد از باله، آسیب باله پس از جریمه، آلودگی مس، اشک، بسته بندی و غیره ...
5. چک بعدی: ارتفاع باله، فاصله باله، تمایل باله، راه راه باله، طول بخش پره دار و سازمان ملل متحد شعاع باله و غیره ...
6. خم چک: ovality، ضخامت و کاهش منطقه است.
7. پوشش: خارج قرمز اکسید روی پرایمر فسفات و در داخل بازدارنده های خوردگی فرار (VCI) در آب به شکل قرص قابل حل است.
8. فین پایان پایان: اریب کن (30 ~ 35degeree)
9. شرایط تحویل: به پایان می رسد لوله هستند مربع برش، پلیسه رایگان، داخلی خشک و هوای دمیده تمیز، خارجی و با لاک پوشش داده شده در دو انتهای لوله مارپیچ جوش داده شده. خشکاننده را به هر بسته برای حمل و نقل قاره قرار داده است.
10. مستندات باید شامل QAP، WPS، PQR و WPQ، خام گواهی آسیاب مواد، نتایج بازرسی و نمونه آزمون و گواهی ضمانت از تولید کننده.

برنامه های کاربردی:

فرکانس بالا مقاومت جوش داده شده حلزونی فین لوله به طور گسترده ای در بخاری اخراج، مبدل حرارتی، دیگهای بخار، انداز، قبل از بخاری و کولر و لوله های انتقال حرارت، بخاری و غیره اعمال می شود ....

مشخصات:

طیف گسترده ای از مواد باله و لوله می تواند ترکیب در دسترس هستند.

ورق ابعاد داده ما می توانیم تامین.

مزیت رقابتی:

1. ما بیش از 10000 متر مربع کارگاه، از جمله 4 ERW فرکانس بالا جوش خطوط جریمه، ظرفیت تولید روزانه حدود 40 تن؛
2. طرح تضمین کیفیت ما برای فرکانس بالا جوش اسپیرال لوله های فولادی. (2.1) کنترل مواد اولیه برای هر دو لوله ساده و باله. (2.2) در کنترل فرآیند با گزارش ها، به عنوان WPS، PQR و WPQ؛ جوش آزمون راندمان رسوب قبل از ساخت، تست غیر مخرب و تست کشش و غیره (2.3) کنترل بازرسی نهایی با گزارش (ویژوال و بعدی بررسی غیره ...).
3. فرکانس بالا لوله جوش داده شده مقاومت فین یکپارچه برای سطح حداکثر گسترش دستیابی به بهره وری. نسبت انتقال حرارت فرکانس بالا لوله جوش باله حدود 8 تا 9 برابر بیشتر از سایر لوله های ساده.
4. این جوش داده شده حلزونی فین لوله یک واحد انتگرال منفرد است، از بین بردن مقاومت در برابر تماس گرما و زیان. به طور کلی دمای سمت لوله تا 800 درجه برای باله های فولاد stainess؛ فولادهای کم کربن، تحمل تا 475 درجه رایج ترین انتخاب است.
